一.概述：

　　電(液)動組合犁式卸料器是托輥組合式卸料機構，系國家標準型膠帶機的執行卸料及控制輸送定向流量的機械配套產品。本設備采用可變槽角托輥組合機構，結構緊湊，運行平穩、動作靈活、卸料干凈、操作方便，防止物料外溢，采用手動、電動兩用，行程可調的新型電(液)動推桿。工作或非工作狀態均能自動停機，可就地操作和遠方程控。本設備廣泛用于電廠輸煤系統、冶金、礦山、碼頭等膠帶輸送機卸料之用。

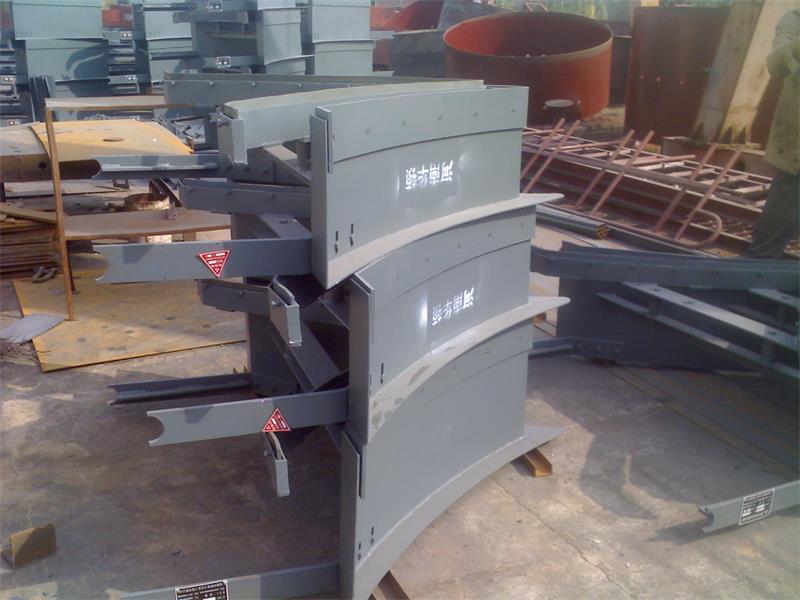

　　該設備主要由電(液)動推桿、犁頭、平行托輥、托輥升降架、底座、連桿等組成。工作時，啟動電(液) 動推桿，犁頭落下，平行—角的變化，這樣，落下的犁刀將膠帶上的物料卸落。

　　三.技術規格:　　規格范圍：500-1600mm

　　適用帶速：V≤3.15m/s

　　卸料方式：單側左(DZ)，單側右(DY)，雙側(S)三種

　　犁板提升角度：a<20°，提升時間為5-8秒

　　主要技術參數：

　　1、膠帶寬帶型號：B=500

　　額定功率：550w

　　提升角度：20-30

　　完成工作時間：5-8 (秒)

　　配用電液推桿型號規格：DYT30030

　　推拉力：300kg

　　行程：300mm

　　速度：50mm/s

　　電壓：380

　　2、膠帶寬帶型號：B=650

　　額定功率：550w

　　提升角度：20-30

　　完成工作時間：5-8 (秒)

　　配用電液推桿型號規格：DYT50050

　　推拉力：500kg

　　行程：500mm

　　速度：50mm/s

　　電壓：380

　　3、膠帶寬帶型號：B=800

　　額定功率：750 w

　　提升角度：20-30

　　完成工作時間：5-8 (秒)

　　配用電液推桿型號規格：DYT50050

　　推拉力：500kg

　　行程：500mm

　　速度：50mm/s

　　電壓：380

　　4、膠帶寬帶型號：B=1000

　　額定功率：750w

　　提升角度：20-30

　　完成工作時間：5-8 (秒)

　　配用電液推桿型號規格：DYT100050

　　推拉力：1000kg

　　行程：500mm

　　速度：60mm/s

　　電壓：380

　　5、膠帶寬帶型號：B=1200

　　額定功率：1100w

　　提升角度：20-30

　　完成工作時間：5-8 (秒)

　　配用電液推桿型號規格：DYT100050

　　推拉力：1000kg

　　行程：500mm

　　速度：60mm/s

　　電壓：380

　　6、膠帶寬帶型號：B=1400

　　額定功率：1500w

　　提升角度：20-30

　　完成工作時間：5-8 (秒)

　　配用電液推桿型號規格：DYT150050

　　推拉力：1500kg

　　行程：500mm

　　速度：60mm/s

　　電壓：380

　　7、膠帶寬帶型號：B=1600

　　額定功率：2200w

　　提升角度：20-30

　　完成工作時間：5-8 (秒)

　　配用電液推桿型號規格：DYT175050

　　推拉力：1750kg

　　行程：500mm

　　速度：60mm/s

　　電壓：380
