一、概況

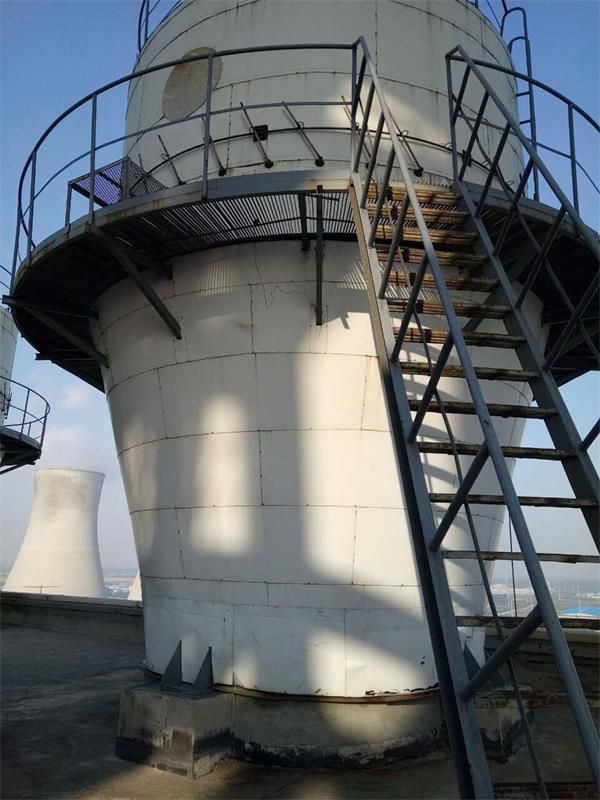

　　粗粉分離器是鋼球磨中貯式制粉系統的關鍵設備之, 其運行性能對鍋爐的運行及效率有很大的影響.  磨煤機磨制出來的煤粉在粗粉分離器中進行粗細粒度的分離，將經調整達到要求的煤粉送入細分分離器進行粉風分離，不合格的粗粉則經回粉管返回磨煤機再行磨制。

　　現在多數老電廠使用的UKKE型徑向擋板粗粉分離器，由于結構形式固有的缺限，加之設計選型的問題，使其在運行中暴露出制粉出力不足、煤粉過粗、均勻性差、阻力大、磨損嚴重和制粉電耗高等問題，直接影響著鍋爐，乃至整個機組的經濟性和可靠性。

　　本公司基于豐富的現場試驗和充分的實驗室研究，研制開發出HD-CB雙軸向、多通道型系列新型粗粉分離器。目前，屬于國內新型式.經過實踐檢驗，該新型雙軸向多通道粗粉分離器優點有：具有優良的分離性能，低煤粉細度。調節性能好，阻力小、效率高，并適合于大風量運行，從而提高磨煤機出力，降低單位電耗，提高鍋爐的燃燒效率。

　　煤粉細度的調節擋板可保持在30% ~ 60%范圍內，煤粉的細度R90值穩定在6% ~ 25%，R200值穩定在0.1% ~  0.2%，完全可以適用于貧煤及劣質煤等低揮發的煤種。

　　粗粉分離器為高效、節能、雙軸向、多通道型粗粉分離器。

　　二、運行特點

　　1、結構簡單，安全可靠、調節靈活，范圍較大。

　　2、新型雙軸向多通道型運行或技改后，經試驗，可使制粉系統出力提高25%，制粉系統電耗下降15%(約4.3kwh/t)，煤粉細度降低約10%。

　　3、新型雙軸向多通道比徑向型阻力下降約400Pa，增加了系統的通風量，為現有制粉系統在大風量和大出力下運行奠定了基礎。

　　4、新型雙軸向多通道的效率由33.8%提高到52%，循環倍率降低。煤粉的均勻性亦有所改善。

　　5、原徑向型粗粉分離器下錐體和出口管徑磨損嚴重，軸向型各部件磨損明顯減輕。

　　6、由于煤粉細度(R90C)明顯減少，對穩定燃燒和降低燃燒損失非常有利，必將帶來鍋爐燃燒效率的大幅度提高，產生巨大的經濟效益。

　　三、技術參數

　　四、外形尺寸

　　1、型號：HD-CB-2200

　　D：2200

　　H：5000

　　D*S：530*5

　　大允許通風量：R90=4～6%：7500;

　　R90=6～15%：9500;

　　R90=25～40%：17000

　　重量：5037kg

　　2、型號：HD-CB-2500

　　D：2500

　　H：5600

　　D*S：630*5

　　大允許通風量：R90=4～6%：11000;

　　R90=6～15%：13500;

　　R90=15～28%：19000;

　　R90=25～40%：245000

　　重量：5623kg

　　3、型號：HD-CB-2800

　　D：2800

　　H：6300

　　D*S：800*5

　　大允許通風量：R90=4～6%：15500;

　　R90=6～15%：19000;

　　R90=15～28%：27000;

　　R90=25～40%：34500

　　重量：6859kg

　　4、型號：HD-CB-3100

　　D：3100

　　H：7000

　　D*S：820*5

　　大允許通風量：R90=4～6%：21000;

　　R90=6～15%：26000;

　　R90=15～28%：36500;

　　R90=25～40%：47000

　　重量：7506kg

　　5、型號：HD-CB-3400

　　D：3400

　　H：7700

　　D*S：1020*5

　　大允許通風量：R90=4～6%：27500;

　　R90=6～15%：34500;

　　R90=15～28%：48000;

　　R90=25～40%：62000

　　重量：9132kg

　　6、型號：HD-CB-3700

　　D：3700

　　H：8200

　　D*S：1120*5

　　大允許通風量：R90=4～6%：35500;

　　R90=6～15%：44500;

　　R90=15～28%：62000;

　　R90=25～40%：80000

　　重量：10282kg

　　7、型號：HD-CB-4000

　　D：4000

　　H：9450

　　D*S：1200*5

　　大允許通風量：R90=4～6%：45000;

　　R90=6～15%：56000;

　　R90=15～28%：78500;

　　R90=25～40%：101000

　　重量：11973kg

　　8、型號：HD-CB-4300

　　D：4300

　　H：9800

　　D*S：1420*5

　　大允許通風量：R90=4～6%：55500;

　　R90=6～15%：69500;

　　R90=15～28%：97500;

　　R90=25～40%：125000

　　重量：13413 kg

　　9、型號：HD-CB-4700

　　D：4700

　　H：10700

　　D*S：1620*5

　　大允許通風量：R90=4～6%：72500;

　　R90=6～15%：91000;

　　R90=15～28%：127000;

　　R90=25～40%：163500

　　重量：16313kg

　　10、型號：HD-CB-5100

　　D：5100

　　H：11600

　　D*S：1820*5

　　大允許通風量：R90=4～6%：93000;

　　R90=6～15%：11600;

　　R90=15～28%：162500;

　　R90=25～40%：209000

　　重量：18311kg

　　11、型號：HD-CB-5500

　　D：5500

　　H：12500

　　D*S：2020*5

　　大允許通風量：R90=4～6%：116500;

　　R90=6～15%：145500;

　　R90=15～28%：204000;

　　R90=25～40%：262000

　　重量：20180kg
