一、概述
細粉分離器是電站煤粉鍋爐采用中間儲倉制粉系統中的主要輔助設備，一般與粗粉分離器配套使用。經粗粉分離器分離出來含有合格細粉的氣粉混合物進入細粉分離器，在旋轉離心力的作用下進行粉風分離。合格的細粉落入煤粉倉，經給粉機借助一次風送入鍋爐燃燒器。分離后含有約5%～10%煤粉的風，作為三次風送入爐膛。
二、規格型號
根據電廠布置要求，設有左、右旋兩類，即從分離器頂部看氣粉混合物逆時針方向進入為左旋，順時針方向為右旋。
三、結構特點及工作原理

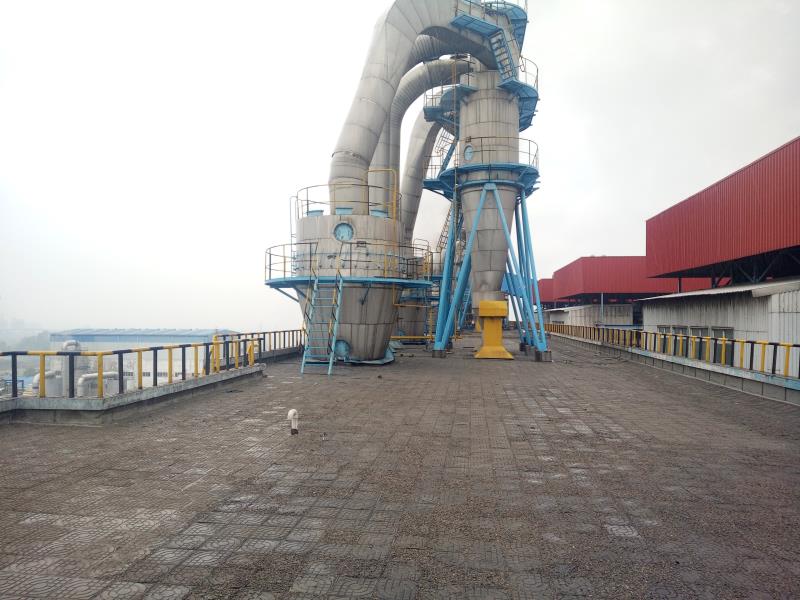

我公司生產的細粉分離器，有上部內圓筒體、中部外圓筒體及下部圓錐體三部分組成。上中筒體上部設有防爆門。氣粉混合物入口管上升角分15°和24°兩種，后者適用于揮發水份較高的煤種，這種分離器效率可達90%～95%，阻力系數2.3～2.5(其上限值為24°上升角時用)。下部圓錐體的上端設有支撐座，以供電站設計安裝連接支撐架。
工作原理是利用重力分離、離心分離，使不同顆粒的煤粉分離。含塵氣流由分離器入口切向引入分離器內作旋轉運動，固體粒子靠離心力甩向外筒壁并向下運動，由下部排塵口排出，凈化后的氣流由頂部排氣口排出。
四、外型尺寸
技術參數：
1、型號：HD-XB
通風量Q：18000～20000m3/h
D：1450
D1：810
D2：1880
d: 273
DW×δ: 630×5
L: 8700
L1: 710
L2: 348
L3: 977
2、型號：HD-XB
通風量Q：23000～26000m3/h
D：1600
D1：990
D2：2080
d: 273
DW×δ: 720×5
L: 9850
L1: 807
L2: 396
L3: 1076
3、型號：HD-XB
通風量Q：29000～33000m3/h
D：1850
D1：1110
D2：2280
d: 325
DW×δ: 820×5
L: 10600
L1: 905
L2: 444
L3: 1241
4、型號：HD-XB
通風量Q：39000～45000m3/h
D：2150
D1：1290
D2：2580
d: 377
DW×δ: 920×5
L: 12350
L1: 1052
L2: 516
L3: 1439
5、型號：HD-XB
通風量Q：47000～54000m3/h
D：2350
D1：1410
D2：2780
d: 377
DW×δ:1020×5
L:13550
L1: 1150
L2: 564
L3: 1571
6、型號：HD-XB
通風量Q：60000～63000m3/h
D：2650
D1：1590
D2：3080
d: 377
DW×δ: 1120×5
L: 15200
L1: 1296
L2: 636
L3: 1769
7、型號：HD-XB
通風量Q：76000～85000m3/h
D：3000
D1：1800
D2：3530
d: 426
DW×δ: 1320×5
L: 17200
L1: 1468
L2: 720
L3: 2000
8、型號：HD-XB
通風量Q：90000～100000m3/h
D：3250
D1：1950
D2：3780
d: 480
DW×δ: 1420×5
L: 18600
L1: 1590
L2: 780
L3: 2150
9、型號：HD-XB
通風量Q：105000～120000m3/h
D：3500
D1：2100
D2：4115
d: 530
DW×δ: 1520×5
L: 20000
L1: 1712
L2: 840
L3: 2350
10、型號：HD-XB
通風量Q：125000～139000m3/h
D：3750
D1：2250
D2：4365
d: 530
DW×δ: 1620×5
L: 21500
L1: 1835
L2: 900
L3: 2550
11、型號：HD-XB
通風量Q：140000～155000m3/h
D：4000
D1：2400
D2：4615
d: 630
DW×δ: 1720×5
L: 22900
L1: 1957
L2: 960
L3: 2680
12、型號：HD-XB
通風量Q：160000～178000m3/h
D：4250
D1：2550
D2：4865
d: 630
DW×δ: 1820×5
L: 24300
L1: 2079
L2: 1020
L3: 2850
13、型號：HD-XB
通風量Q：180000～200000m3/h
D：4500
D1：2700
D2：5115
d: 630
DW×δ: 1820×5
L: 25800
L1: 2202
L2: 1080
L3: 3020
